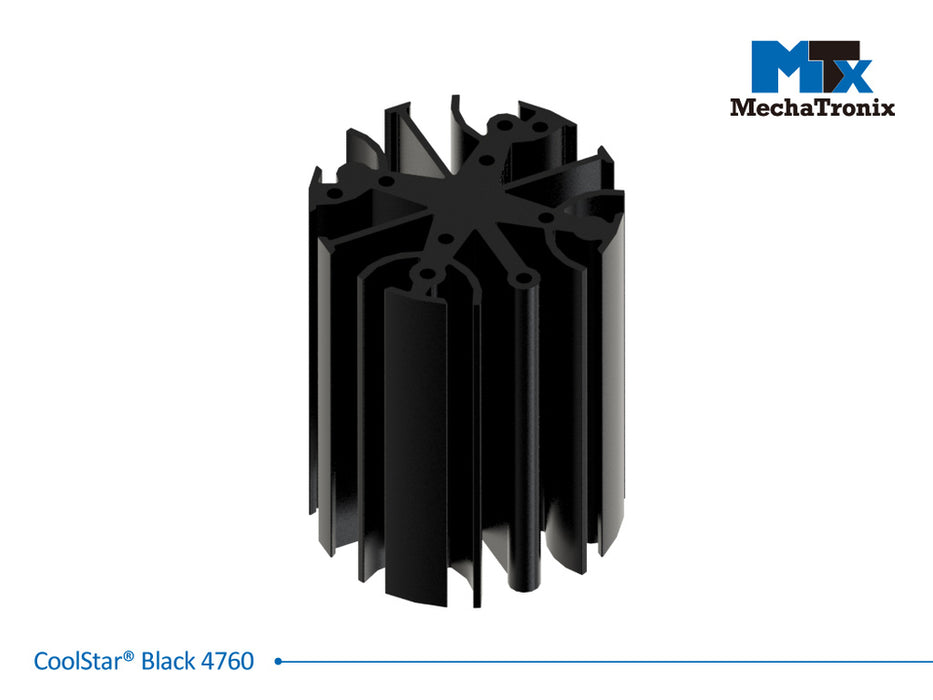

MechaTronix CoolStarBlack 4760 LED-Kühlkörper
Der MechaTronix CoolStarBlack 4760 ist ein kompakter, passiver LED-Kühlkörper für leistungsstarke LED-Module und COB-LEDs. Mit 47 mm Durchmesser, 60 mm Höhe und einem thermischen Widerstand von 4,17 °C/W eignet er sich besonders für Spot-, Downlight- und kompakte Leuchtenkonstruktionen.
Seine sternförmig angeordneten Kühlrippen vergrößern die wirksame Oberfläche und unterstützen eine zuverlässige passive Wärmeabgabe ohne Lüfter. Die schwarz eloxierte Oberfläche verleiht dem Kühlkörper zugleich eine dezente technische Optik und macht ihn interessant für Leuchten, bei denen das Kühlsystem sichtbar bleibt.
Eigenschaften des CoolStarBlack 4760
- Abmessungen: Ø 47 x 60 mm
- Wärmewiderstand: 4,17 °C/W
- Verlustleistung: Referenzwert 12 W
- Gewicht: ca. 117 g
- Material: Aluminium AL6063-T5
- Oberfläche: schwarz eloxiert
- Kühlung: passiv und geräuschlos
- Montage: vorbereitete M3-Befestigungen
Effiziente passive LED-Kühlung
Der CoolStarBlack 4760 wurde für Spot- und Downlight-Konstruktionen im Bereich von etwa 1.000 bis 2.400 Lumen entwickelt. Seine Kühlfläche von rund 32.762 mm² unterstützt die Wärmeabgabe leistungsfähiger LED-Lichtquellen und trägt dazu bei, deren Betriebstemperatur im vorgesehenen Bereich zu halten.
MechaTronix gibt für den 4760 einen thermischen Widerstand von 4,17 °C/W an. Dieser Wert wurde unter definierten Testbedingungen ermittelt und kann sich abhängig von Verlustleistung, Einbausituation und Umgebungstemperatur verändern.
CoolStar 47 für viele LED-Module
Ein Vorteil der CoolStar-47 Serie ist ihr modularer mechanischer Aufbau. Die Oberseite verfügt über Befestigungsoptionen für zahlreiche LED-Module, COBs und LED-Halter unterschiedlicher Hersteller. Unterstützt werden unter anderem Lösungen nach Zhaga Book 3 und Book 11 sowie zahlreiche COB-Plattformen von Nichia, Citizen, Cree, Bridgelux, Lumileds, Luminus und weiteren Herstellern.
Dadurch kann derselbe Kühlkörper in unterschiedlichen Leuchtenplattformen eingesetzt werden. Für Konstrukteure reduziert dies den Aufwand bei Varianten mit verschiedenen LED-Lichtquellen und erleichtert einen modularen Produktaufbau.
Für Spots und kompakte Downlights
Mit nur 47 mm Durchmesser eignet sich der CoolStarBlack 4760 besonders für schlanke Strahler, Downlights und andere kompakte Leuchten. Die 60-mm-Ausführung bietet gegenüber dem kürzeren CoolStar 4740 eine größere Kühloberfläche und einen niedrigeren thermischen Widerstand.
Die Montage kompatibler LED-Module erfolgt über vorgesehene Befestigungsbohrungen mit M3-Schrauben. Dadurch lässt sich der Kühlkörper unkompliziert in professionelle LED-Leuchten integrieren.
MechaTronix Know-how für LED-Kühlung
MechaTronix entwickelt Komponenten für das thermische Management von LED-Beleuchtung. Die CoolStar-Serie verbindet kompakte Abmessungen mit einer charakteristischen Rippenstruktur und vielfältigen Montagemöglichkeiten für unterschiedliche COB- und LED-Modulplattformen.
Bei der Auslegung einer Leuchte sollte die tatsächlich entstehende Verlustleistung berücksichtigt werden. Diese entspricht nicht automatisch der elektrischen Leistungsaufnahme des LED-Moduls, da ein Teil der aufgenommenen Energie als Licht abgegeben wird. Zusätzlich beeinflussen Umgebungstemperatur, Einbausituation und gewünschte LED-Temperatur die erforderliche Kühlleistung.
FAQ zum CoolStarBlack 4760
- Welche Abmessungen hat der CoolStarBlack 4760?
Der Kühlkörper besitzt einen Durchmesser von 47 mm und eine Höhe von 60 mm.
- Wie hoch ist der thermische Widerstand?
MechaTronix gibt unter den definierten Testbedingungen einen Wert von 4,17 °C/W an.
- Welche LEDs können montiert werden?
Der Kühlkörper unterstützt zahlreiche COBs, Module und Zhaga-kompatible Halter.
- Benötigt der Kühlkörper einen Lüfter?
Nein. Der CoolStarBlack 4760 ist für eine passive und geräuschlose Kühlung ausgelegt.
- Sind 12 W die elektrische LED-Leistung?
Nein. Die 12 W beziehen sich auf die thermisch abzuführende Verlustleistung unter Referenzbedingungen.
