LEDiL UV-Linse ROSE-UV-G3 PIN

von LEDiL

Robuste UV-Linse für industrielle und technische Anwendungen

Ca. 12° Abstrahlwinkel (FWHM)
UV-beständiges optisches Silikon
Mit Halter, Klebeband und PINs
Kompatibel mit 3535/7575 UV-LEDs
Ideal für PowerBar UV Module

Robuste UV-Linse für industrielle und technische Anwendungen

Ca. 14° Abstrahlwinkel (FWHM)
Langlebiges, UV-stabiles Silikonmaterial
Einfach montierbar dank PINs und Halter
Geeignet für gewölbte und flache LEDs
Kompatibel mit PowerBar UV-Platinen

Robuste UV-Linse für industrielle und technische Anwendungen

Ca. 28° Abstrahlwinkel (FWHM)
Robuste Silikonoptik für UV-Anwendungen
Halterung mit Klebeband und PINs
Für flache und gewölbte UV-LEDs
Passend für LUMITRONIX PowerBar Module

Robuste UV-Linse für industrielle und technische Anwendungen

Ca. 30° Abstrahlwinkel (FWHM)
UV-beständiges Silikon für lange Haltbarkeit
Sichere Befestigung mit Halter und PINs
Ideal für 3535/7575 LED-Gehäuse
Montierbar auf PowerBar UV-Modulen

Robuste UV-Linse für industrielle und technische Anwendungen

Ca. 40° Abstrahlwinkel (FWHM)
Geeignet für breite Lichtabdeckung
Silikonoptik mit hoher UV-Stabilität
PINs und Halter erleichtern Montage
Optimal für PowerBar UV-Platinen

€11,90 - €11,90

€11,90

€11,90 - €11,90

€11,90

Verfügbarkeit:

auf Lager, bereit zum Versand

Verfügbarkeit:

auf Lager, bereit zum Versand

Verfügbarkeit:

auf Lager, bereit zum Versand

Verfügbarkeit:

auf Lager, bereit zum Versand

Verfügbarkeit:

auf Lager, bereit zum Versand

Anzahl

Versand und Preisinformation

Versandkostenfrei ab 89 €, sonst 5,70 € innerhalb Deutschlands

Mindermengenzuschlag bei unter 20 € Bestellwert: 2 € (werden direkt auf die Versandkosten aufgeschlagen)

Preise inkl. MwSt. und zzgl. Versand. Vergleichspreise und Rabatte beziehen sich auf die unverbindliche Preisempfehlung des Herstellers.

Zubehör - Redaktionell ausgewählt

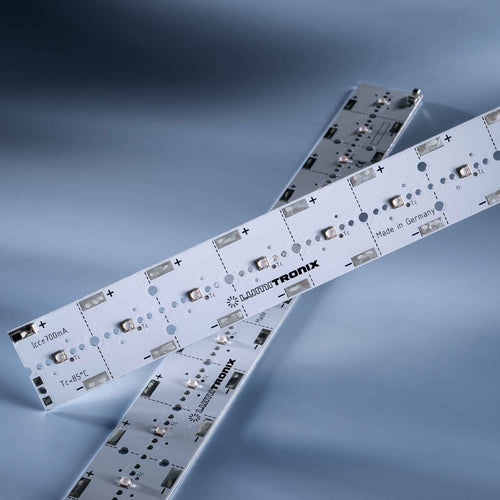

PowerBar V3 LED-Modul, Aluminium, 12x Nichia 119 UV-LEDs, 385nm 31617

PowerBar V3 LED-Modul, Aluminium, 12x Nichia UV-LEDs

€49,90

Produkt anzeigen

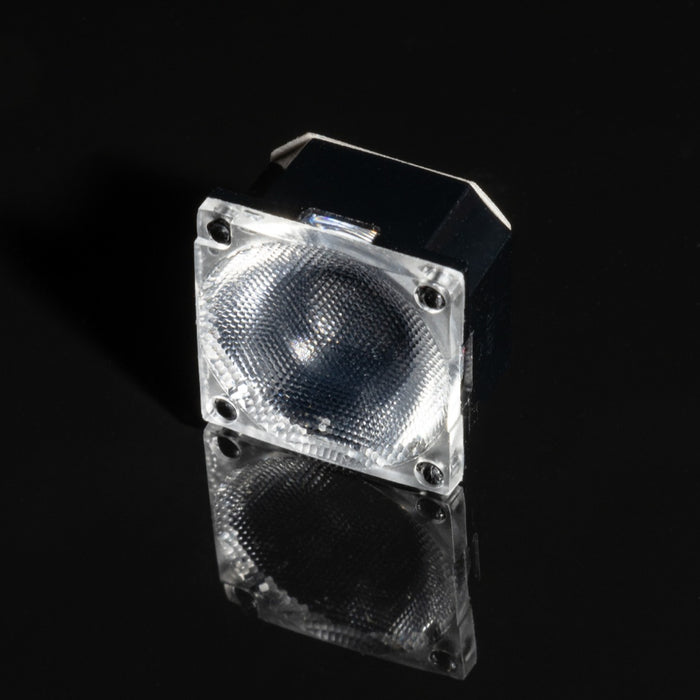

LEDiL ROSE-UV-G3 PIN Linse – ca. 12° Abstrahlwinkel

Die ROSE-UV-G3 PIN Linse von LEDiL mit ca. 12° Abstrahlwinkel liefert eine stark fokussierte Lichtverteilung für punktgenaue UV-Anwendungen. Sie besteht aus UV-stabilem Silikon und ist mit einem praktischen Halter, Klebeband sowie PINs ausgestattet – ideal zur stabilen Befestigung auf Leiterplatten mit Bohrungen, etwa den PowerBar UV Modulen von LUMITRONIX.

Produkteigenschaften der ROSE-UV-G3 PIN Linse

Abstrahlwinkel: ca. 12° (FWHM)
Material: UV-beständiges optisches Silikon
Kompatibilität: Für flache und gewölbte UV-LEDs
Montage: Mit Halter, Klebeband und PINs
Bohrungskompatibilität: Z. B. PowerBar UV LED-Module
Abmessungen: 21,6 x 21,6 mm
Effizienz: Bis zu 92 %, je nach LED

Vielseitigkeit der ROSE-UV-G3 Serie

Die ROSE-UV-G3 Serie gehört zur dritten Generation der bewährten ROSE-Familie und wurde gezielt für den Einsatz mit UV-LEDs entwickelt. Sie ist in verschiedenen Abstrahlwinkeln erhältlich und kompatibel mit unterschiedlichen LED-Bauformen. Das verwendete Silikon ist besonders UV-stabil und widerstandsfähig. Durch die PIN-Befestigung und den vormontierten Halter wird die Installation deutlich erleichtert – insbesondere auf Modulen wie der PowerBar UV von LUMITRONIX.

Härtung: Für UV-Härtungsprozesse in industriellen Anwendungen
Inspektion: Geeignet für UV-Prüftechnik und Qualitätskontrolle
Analyse: Einsetzbar in Laboren und wissenschaftlichen Systemen
Spezialanwendungen: UV-Lichtbündelung in Technik und Forschung

LEDiL – Spezialist für LED-Optiken

LEDiL ist einer der weltweit führenden Anbieter optischer Lösungen für LEDs und entwickelt präzise Linsen- und Reflektortechnologien für anspruchsvolle Anwendungen. Als offizieller Distributor von LEDiL bietet LUMITRONIX seinen Geschäftskunden nicht nur attraktive Konditionen, sondern auch kompetente Beratung und langjährige Projekterfahrung. Entdecken Sie mehr auf unserer Geschäftskundenseite.

FAQ zur ROSE-UV-G3 PIN Linse

Mit welchen LEDs ist die ROSE-UV-G3 PIN Linse kompatibel?
Die Linse unterstützt viele UV-LEDs mit flacher oder gewölbter Bauform, wie z. B. 3535 oder 7575 Gehäuse.
Wie erfolgt die Befestigung auf der Leiterplatte?
Die Linse wird mit einem schwarzen Halter, Klebeband und zwei PINs geliefert – ideal für Platinen mit passenden Bohrungen, z. B. die PowerBar UV Module.
Woraus besteht die Linse?
Aus hochwertigem optischen Silikon mit hoher UV-Stabilität für langlebige Performance.

Technische Details
Artikelnummer	42289
Marke	LEDiL
Hersteller Code	CA19371_ROSE-UV-G3-SS-PIN
Abstrahlwinkel (°)	12 (°)
Abmessungen (L x B x H)	2,16 cm x 2,16 cm x 1,29 cm
Gewicht	0.004 kg
Kategorien Nr. 33 in Linsen & Optiken Zubehör & weitere Komponenten
Datenblatt LEDiL UV-Linse ROSE CA19371 ROSE-UV-G3-SS-PIN ~12° (PDF)

Technische Details
Artikelnummer	42288
Marke	LEDiL
Hersteller Code	CA19366_ROSE-UV-G3-S-PIN
Abstrahlwinkel (°)	14 (°)
Abmessungen (L x B x H)	2,16 cm x 2,16 cm x 1,29 cm
Gewicht	0.004 kg
Kategorien Nr. 33 in Linsen & Optiken Zubehör & weitere Komponenten
Datenblatt LEDiL UV-Linse ROSE CA19366 ROSE-UV-G3-S-PIN ~14° (PDF)

Technische Details
Artikelnummer	42290
Marke	LEDiL
Hersteller Code	CA19370_ROSE-UV-G3-M2-PIN
Abstrahlwinkel (°)	28 (°)
Abmessungen (L x B x H)	2,16 cm x 2,16 cm x 1,29 cm
Gewicht	0.004 kg
Kategorien Nr. 33 in Linsen & Optiken Zubehör & weitere Komponenten
Datenblatt LEDiL UV-Linse ROSE CA19370 ROSE-UV-G3-M2-PIN ~28° (PDF)

Technische Details
Artikelnummer	42291
Marke	LEDiL
Hersteller Code	CA19369_ROSE-UV-G3-W2-PIN
Abstrahlwinkel (°)	30 (°)
Abmessungen (L x B x H)	2,16 cm x 2,16 cm x 1,29 cm
Gewicht	0.004 kg
Kategorien Nr. 33 in Linsen & Optiken Zubehör & weitere Komponenten
Datenblatt LEDiL UV-Linse ROSE CA19369 ROSE-UV-G3-W2-PIN ~30° (PDF)

Technische Details
Artikelnummer	42746
Marke	LEDiL
Hersteller Code	CA19368_ROSE-UV-G3-W-PIN
Abstrahlwinkel (°)	40 (°)
Abmessungen (L x B x H)	2,16 cm x 2,16 cm x 1,29 cm
Gewicht	0.0 kg
Kategorien Nr. 33 in Linsen & Optiken Zubehör & weitere Komponenten
Datenblatt LEDiL UV-Linse ROSE CA19368 ROSE-UV-G3-W-PIN ~40° (PDF)
