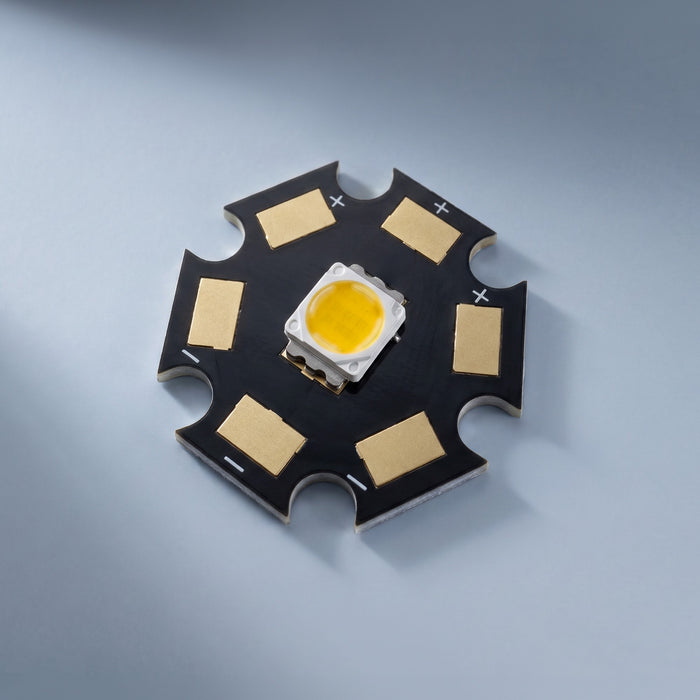

Nichia NS6L183AT-H1 SMD-LED auf Starplatine, 3000K
Die Nichia NS6L183AT-H1 SMD-LED auf Starplatine mit 3000K ist eine warmweiße High-Power-LED für kompakte Leuchten, Prototypen und hochwertige Lichtanwendungen. Mit typ. 85lm bei 350mA, einer sehr guten Farbwiedergabe von Ra 92 und der praktischen Starplatine lässt sie sich einfach in eigene LED-Lösungen integrieren.
Die warmweiße Lichtfarbe von 3000K sorgt für eine angenehme, wohnliche und zugleich funktionale Beleuchtung. Durch die vormontierte Starplatine eignet sich diese Nichia LED besonders für Entwickler, Leuchtenbauer und Anwender, die eine leistungsfähige Einzel-LED schnell und zuverlässig in eigene Projekte einbauen möchten.
Technische Vorteile der Nichia LED
- Lichtfarbe: Warmweiß mit 3000K
- Lichtstrom: Typ. 85lm bei 350mA
- Spannung: Typ. 3,0V bei 350mA
- Farbwiedergabe: Ra 92 für gutes Licht
- Lichtstärke: Typ. 28,4cd bei 350mA
- Betriebsstrom: Max. 800mA
- Pulsstrom: Max. 900mA
- Leistung: Max. 2,88W Verlustleistung
- Temperatur: -40 bis +100°C Betrieb
- Sperrschicht: Max. 135°C zulässig
- Thermik: RθJS typ. 6°C/W
- Schutz: Integrierter ESD-Schutz
- Standard: RoHS-konform und bleifrei
3000K für warmes Qualitätslicht
Mit 3000K erzeugt die LED ein warmweißes Licht, das sich besonders gut für wohnliche, dekorative und objektbezogene Beleuchtung eignet. Typische Einsatzbereiche sind Möbelbeleuchtung, Akzentbeleuchtung, kompakte Leuchten, Vitrinen, Musteraufbauten und kundenspezifische LED-Module.
Die hohe Farbwiedergabe von Ra 92 unterstützt eine natürliche Darstellung von Farben und Oberflächen. Dadurch ist diese LED auch für Anwendungen interessant, bei denen Lichtqualität, Farbwahrnehmung und eine angenehme Atmosphäre wichtig sind.
Starplatine für einfache Integration
Die Starplatine erleichtert die Befestigung, Kontaktierung und thermische Anbindung der LED. Sie bietet eine praxistaugliche Basis für Einzel-LED-Anwendungen, Versuchsaufbauten und kleinere Serienlösungen.
Für einen zuverlässigen Dauerbetrieb sollte die LED mit einer passenden Konstantstromquelle betrieben werden. Zusätzlich ist auf eine ausreichende Wärmeableitung zu achten, damit die zulässige Sperrschichttemperatur nicht überschritten wird.
Nichia Technik für warme LED-Lösungen
Nichia ist ein japanischer LED-Hersteller mit langjähriger Erfahrung in der Entwicklung hochwertiger weißer LEDs. Die NS6L183AT-H1 ist für bleifreies Reflow-Löten ausgelegt, besitzt eine integrierte ESD-Schutzstruktur und erfüllt die Anforderungen der RoHS-Richtlinie.
LUMITRONIX ist offizieller Distributor für Nichia und unterstützt Geschäftskunden mit attraktiven Konditionen, technischer Beratung und Erfahrung aus LED-Entwicklung, Produktion und Anwendungstechnik. Für Projekte, Serien und Sonderlösungen stehen unsere Geschäftskundenservices zur Verfügung.
Hinweise zu Betrieb und Verarbeitung
- Treiber: Betrieb mit Konstantstromquelle
- Kühlung: Ausreichende Wärmeableitung einplanen
- ESD: Schutzmaßnahmen bei Montage beachten
- Handhabung: LED-Linse nicht mechanisch belasten
- Lagerung: Trocken und geschützt verarbeiten
- Außenbereich: Schutz vor Feuchte und Salzluft
FAQ zur Nichia SMD-LED auf Starplatine
- Wie wird die LED elektrisch betrieben?
Die LED sollte mit einer geeigneten Konstantstromquelle betrieben werden.
- Kann die LED direkt an 12V angeschlossen werden?
Nein, ohne Strombegrenzung kann die LED beschädigt werden.
- Benötigt die Starplatine einen Kühlkörper?
Ja, bei höheren Strömen ist eine passende Kühlung erforderlich.
- Welche Lichtwirkung hat 3000K?
3000K wirkt warmweiß, angenehm und wohnlich.
- Wofür eignet sich diese Nichia LED?
Für Akzentlicht, Möbellicht, Leuchtenbau und Prototypen.
Nichia NS6L183AT-H3 SMD-LED auf Starplatine, 4000K
Die Nichia NS6L183AT-H3 SMD-LED auf Starplatine mit 4000K ist eine leistungsstarke neutralweiße LED-Lösung für kompakte Leuchten, Prototypen und kundenspezifische Lichtanwendungen. Mit typ. 105lm bei 350mA, Ra 85 und einer praktischen Starplatine verbindet sie gute Lichtqualität mit einfacher mechanischer und thermischer Integration.
Die LED erzeugt ein angenehmes neutralweißes Licht mit 4000K und eignet sich für Anwendungen, bei denen eine klare, sachliche und farbstabile Beleuchtung gefragt ist. Die Starplatine erleichtert die Montage auf geeigneten Kühlflächen und unterstützt eine zuverlässige Wärmeableitung im Betrieb.
Technische Vorteile der Nichia LED
- Lichtfarbe: Neutralweiß mit 4000K
- Lichtstrom: Typ. 105lm bei 350mA
- Spannung: Typ. 3,0V bei 350mA
- Farbwiedergabe: Ra 85 für gutes Licht
- Betriebsstrom: Max. 800mA
- Pulsstrom: Max. 900mA
- Leistung: Max. 2,88W Verlustleistung
- Temperatur: -40 bis +100°C Betrieb
- Sperrschicht: Max. 135°C zulässig
- Thermik: RθJS typ. 6°C/W
- Schutz: Integrierter ESD-Schutz
- Standard: RoHS-konform und bleifrei
4000K für sachliches Arbeitslicht
Mit 4000K liegt die Lichtfarbe zwischen warmweißem und tageslichtweißem Licht. Dadurch wirkt die Beleuchtung neutral, klar und angenehm nutzbar. Typische Einsatzbereiche sind Arbeitsleuchten, technische Beleuchtung, Möbelbeleuchtung, Maschinenbeleuchtung, Musteraufbauten und kompakte Sonderleuchten.
Die Farbwiedergabe von Ra 85 unterstützt eine natürliche Darstellung beleuchteter Objekte. Das macht die LED auch für Anwendungen interessant, bei denen nicht nur Helligkeit, sondern auch die Lichtqualität eine wichtige Rolle spielt.
Starplatine für einfache Integration
Die vormontierte Starplatine erleichtert den Anschluss, die Befestigung und die thermische Anbindung der LED. Für einen zuverlässigen Dauerbetrieb sollte die LED immer mit einer passenden Konstantstromquelle und ausreichender Kühlung betrieben werden.
Beim Design ist das thermische Management entscheidend: Die Sperrschichttemperatur darf nicht überschritten werden. Eine geeignete Kühlfläche, saubere Montage und passende Betriebsparameter erhöhen die Stabilität und Lebensdauer der Anwendung.
Nichia Qualität für LED-Anwendungen
Nichia ist ein japanischer LED-Hersteller mit langjähriger Erfahrung in der Entwicklung hochwertiger weißer LEDs. Die NS6L183AT-H3 ist für bleifreies Reflow-Löten ausgelegt, verfügt über eine integrierte ESD-Schutzstruktur und erfüllt die RoHS-Anforderungen.
LUMITRONIX ist offizieller Distributor für Nichia und unterstützt Geschäftskunden mit attraktiven Konditionen, technischer Beratung und Erfahrung aus LED-Entwicklung, Produktion und Anwendungstechnik. Für Projekte, Serien und Sonderlösungen stehen unsere Geschäftskundenservices zur Verfügung.
Hinweise zu Betrieb und Verarbeitung
- Treiber: Betrieb mit Konstantstromquelle
- Kühlung: Ausreichende Wärmeableitung einplanen
- ESD: Schutzmaßnahmen bei Montage beachten
- Handhabung: LED-Linse nicht mechanisch belasten
- Lagerung: Trocken und geschützt verarbeiten
- Außenbereich: Schutz vor Feuchte und Salzluft
FAQ zur Nichia SMD-LED auf Starplatine
- Wie wird die LED elektrisch betrieben?
Die LED sollte mit einer geeigneten Konstantstromquelle betrieben werden.
- Kann die LED direkt an 12V angeschlossen werden?
Nein, ohne Strombegrenzung kann die LED beschädigt werden.
- Benötigt die Starplatine einen Kühlkörper?
Ja, bei höheren Strömen ist eine passende Kühlung erforderlich.
- Welche Lichtfarbe hat 4000K?
4000K ist neutralweiß und wirkt klar sowie sachlich.
- Wofür eignet sich diese Nichia LED?
Für Leuchtenbau, Prototypen, Module und technische Beleuchtung.
Nichia NS6W183AT-H1 SMD-LED auf Starplatine, 6500K
Die Nichia NS6W183AT-H1 SMD-LED auf Starplatine mit 6500K ist eine kaltweiße High-Power-LED für kompakte Leuchten, technische Anwendungen und präzise Lichtlösungen. Mit typ. 95lm bei 350mA, einer sehr guten Farbwiedergabe von Ra 92 und der praktischen Starplatine lässt sie sich einfach in eigene LED-Projekte integrieren.
Die Lichtfarbe von 6500K erzeugt ein klares, kühles und kaltweißes Licht. Dadurch eignet sich diese LED besonders für Anwendungen, bei denen eine helle, konzentrierte und sachliche Lichtwirkung gewünscht ist. Die vormontierte Starplatine erleichtert die Montage, Kontaktierung und thermische Anbindung.
Technische Vorteile der Nichia LED
- Lichtfarbe: Kaltweiß mit 6500K
- Lichtstrom: Typ. 95lm bei 350mA
- Spannung: Typ. 3,0V bei 350mA
- Farbwiedergabe: Ra 92 für gutes Licht
- Lichtstärke: Typ. 31,6cd bei 350mA
- Betriebsstrom: Max. 800mA
- Pulsstrom: Max. 900mA
- Leistung: Max. 2,88W Verlustleistung
- Temperatur: -40 bis +100°C Betrieb
- Sperrschicht: Max. 135°C zulässig
- Thermik: RθJS typ. 6°C/W
- Schutz: Integrierter ESD-Schutz
- Standard: RoHS-konform und bleifrei
6500K für klares Kaltweiß
Mit 6500K liefert die LED ein kühles, kaltweißes Licht. Diese Lichtfarbe wird häufig dort eingesetzt, wo Details gut erkennbar sein sollen und eine sachliche Lichtatmosphäre gewünscht ist.
Typische Einsatzbereiche sind technische Leuchten, Prüf- und Arbeitsplätze, Maschinenbeleuchtung, Musteraufbauten, Vitrinen, Prototypen sowie kompakte LED-Module für kundenspezifische Anwendungen.
Hohe Farbwiedergabe mit Ra 92
Die Farbwiedergabe von Ra 92 unterstützt eine präzise und natürliche Darstellung von Farben und Oberflächen. Das ist besonders vorteilhaft bei Anwendungen, bei denen Lichtqualität neben Helligkeit und Effizienz eine wichtige Rolle spielt.
Die im Datenblatt angegebenen Farbkoordinaten von x 0,344 und y 0,355 bei 350mA zeigen die kaltweiße Charakteristik dieser Nichia LED. Damit eignet sie sich gut für Lichtlösungen mit klarer und definierter Weißwirkung.
Starplatine für einfache Integration
Die Starplatine bietet eine praxistaugliche Basis für Einzel-LED-Anwendungen, Versuchsaufbauten und kleinere Serienlösungen. Sie erleichtert die mechanische Befestigung und unterstützt eine gute thermische Anbindung an geeignete Kühlflächen.
Für einen zuverlässigen Dauerbetrieb sollte die LED mit einer passenden Konstantstromquelle betrieben werden. Zusätzlich ist auf ein geeignetes Wärmemanagement zu achten, damit die maximale Sperrschichttemperatur nicht überschritten wird.
Nichia Technik für präzise LED-Lösungen
Nichia ist ein japanischer LED-Hersteller mit langjähriger Erfahrung in der Entwicklung hochwertiger weißer LEDs. Die NS6W183AT-H1 ist für bleifreies Reflow-Löten ausgelegt, besitzt eine integrierte ESD-Schutzstruktur und erfüllt die Anforderungen der RoHS-Richtlinie.
LUMITRONIX ist offizieller Distributor für Nichia und unterstützt Geschäftskunden mit attraktiven Konditionen, technischer Beratung und Erfahrung aus LED-Entwicklung, Produktion und Anwendungstechnik. Für Projekte, Serien und Sonderlösungen stehen unsere Geschäftskundenservices zur Verfügung.
Hinweise zu Betrieb und Verarbeitung
- Treiber: Betrieb mit Konstantstromquelle
- Kühlung: Ausreichende Wärmeableitung einplanen
- ESD: Schutzmaßnahmen bei Montage beachten
- Handhabung: LED-Linse nicht mechanisch belasten
- Lagerung: Trocken und geschützt verarbeiten
- Außenbereich: Schutz vor Feuchte und Salzluft
FAQ zur Nichia SMD-LED auf Starplatine
- Wie wird die LED elektrisch betrieben?
Die LED sollte mit einer geeigneten Konstantstromquelle betrieben werden.
- Kann die LED direkt an 12V angeschlossen werden?
Nein, ohne Strombegrenzung kann die LED beschädigt werden.
- Benötigt die Starplatine einen Kühlkörper?
Ja, bei höheren Strömen ist eine passende Kühlung erforderlich.
- Welche Lichtwirkung hat 6500K?
6500K wirkt kaltweiß, klar und sachlich.
- Wofür eignet sich diese Nichia LED?
Für Arbeitslicht, Techniklicht, Prototypen und Module.
